WL-AD3953 是一款水性羟基官能聚丙烯酸分散体，专为金属基材上的涂料应用而配制，包括底漆、面漆和清漆。这款羟基丙烯酸分散体与我们产品线中的互补树脂体系结合使用时，可直接替代 Bayhydrol A2470。
主要特点包括：
l与脂肪族聚异氰酸酯交联，形成高光泽饰面
l灵活的固化选项：环境温度干燥或 80°C 加速固化
l卓越的薄膜性能：硬度与弹性均衡
l卓越的耐溶剂、耐水和耐环境侵蚀性能
性能优势：
l快速变硬
l无气泡成膜门槛高
l广泛的耐化学性
l与溶剂型异氰酸酯交联剂具有优异的相容性

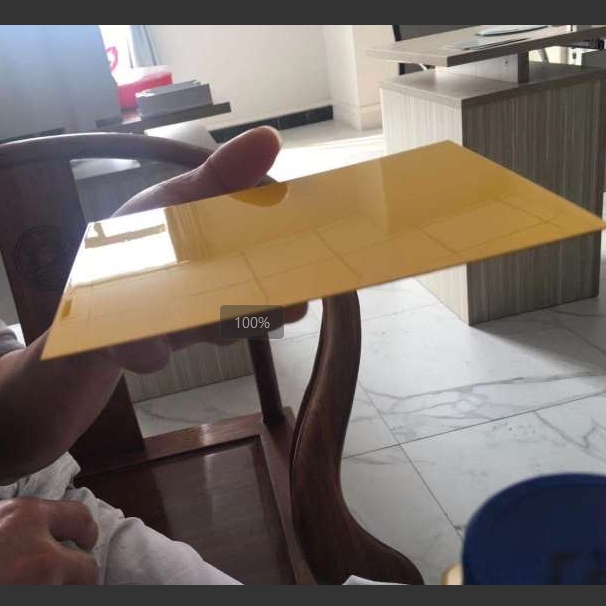

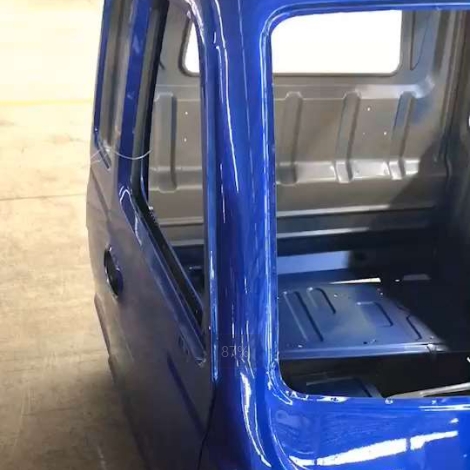

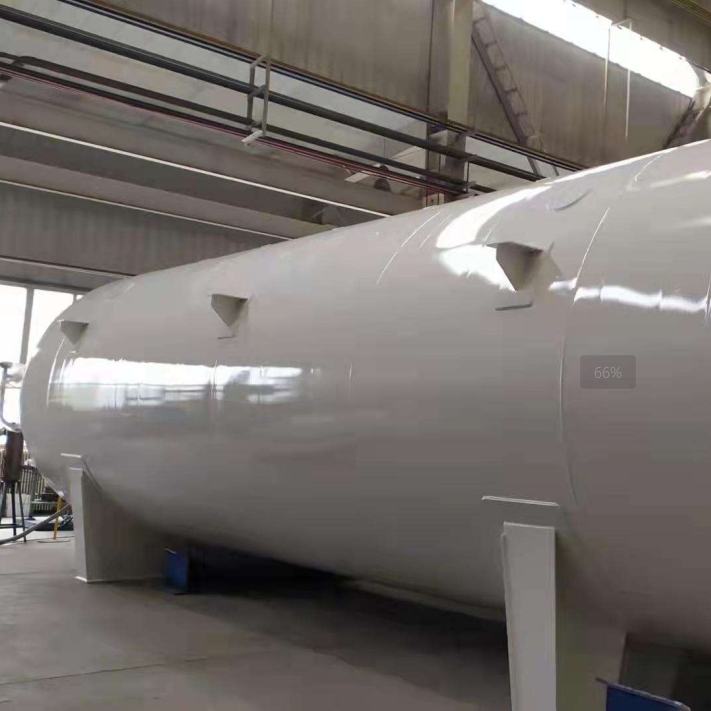

固化后的涂层体系展现出卓越的耐久性，适用于兼顾美观和长期防护的工业应用。典型应用包括汽车修补漆、工业维护涂料以及金属包装饰面，这些应用通常优先考虑符合法规要求的水性解决方案。
物理性质
项目 | 值 |

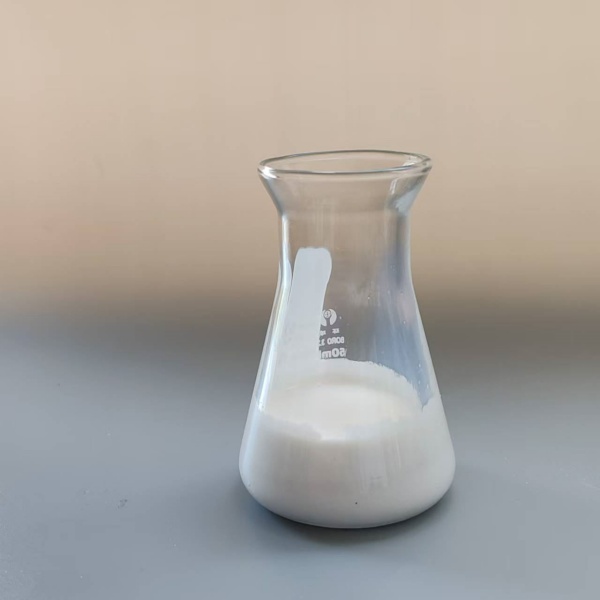

外貌 | 乳白色液体 |
不挥发物含量(%) | 45±1 |
粘度(mPa·s) | 500~4500 |
PH | 7.5~8.5 |
羟基含量（参考值，%） | 3.3 |
*此性能仅代表典型结果，不视为规格，以具体 COA 为准。
WL-AD3953与一组异氰酸酯固化剂反应的涂膜参数如下：
物品 | WL-AD3953/TPA-100 （BGA稀释液） |
表干时间（25℃/35%室外走廊微风） | 30分钟 |
表干时间（14.5℃/60%室外走廊，中高湿度条件下） | 80分钟 |
室温耐水性 | 15天 |
铅笔硬度（烘烤） | H |
抗弯强度（毫米） | <1 |
影响（正/负 cmkg） | 50/30 |
35℃有效期 | 3小时 |
使用指南
与溶剂型异氰酸酯固化剂结合使用时：
稀释要求：
首先使用合适的共溶剂（例如，BGA、PGDA 或 PMA+DBE 混合物，比例为 1:2）将分散体稀释至 60-70% 浓度
混合事项：
将主树脂成分与固化剂充分混合后，使用机械搅拌设备（气动或电动搅拌器）搅拌
水分控制：
限制水稀释：建议≤5%的主要树脂成分，绝对最大值：≤主树脂成分的10%（超过10%会导致光泽度降低）
稳定性预防措施：
避免树脂参与颜料研磨过程，磨削操作引入了多种不稳定因素，可能在色浆制备过程中损害分散稳定性
其他：
包装规格：20KG/200KG/1000KG塑料桶
保质期：6个月
产品运输：轻装轻卸，避免撞击、破损、泄漏。
产品储存：产品应储存在密封容器中，避免冷冻、高温；建议储存温度为5~35℃
